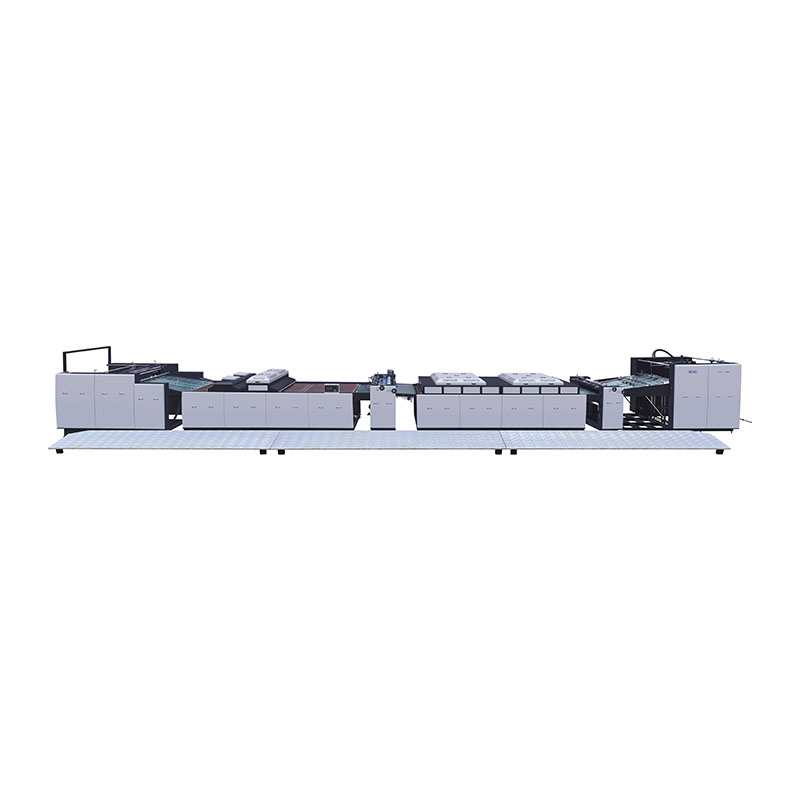

Automaatne inline katmismasin

Uus Star Automatic Inline Coating Machine ühendab uuenduslikud ja praktilised kontseptsioonid, parandades trükitoodete kvaliteeti ja heledust.

Meie seadmeid on lihtne kasutada ja hooldada. Ekraani interaktsiooni kasutuselevõtt muudab toimingu intuitiivsemaks ja selgemaks.

Esiletõstmised

1: see toetab ekraanil ühe nupuvajutusega käivitamist ja kiirendamist. Võrreldes traditsioonilise segmenteeritud juhtimisseadmega on seda mugavam ja tõhusam kasutada!

2: klaasimis- ja kattevõlli pea läbimõõt on 55 mm, suurema laagriga, mis on suurem kui traditsiooniline 35 mm spetsifikatsioon. Seetõttu töötab masin suurel kiirusel stabiilsemalt, seda ei ole kerge deformeerida, selle pind on ühtlasem ja seadmed on vastupidavamad!

3: Kattel on sünkroonne rihmülekande struktuur, mis muudab seadmed lineaarsemaks ja sujuvamaks. Sobib tippklassi toodetele, parema pinnatekstuuriga!

4: Kasutatakse kolme rulliga pöördkatte ja klaasimise meetodit, mis võimaldab reguleerida õli paksust vastavalt toote nõuetele, mille tulemuseks on ühtlasem ja õrn pind, vältides samas tarbetut raiskamist!

5: Õhknuga on äärmiselt lihtne kasutada! Suure täpsusega sobivad mõlemad pooled tihedalt, välistades purunemisprobleemi!

Spetsifikatsioon

Masina üksikasjad

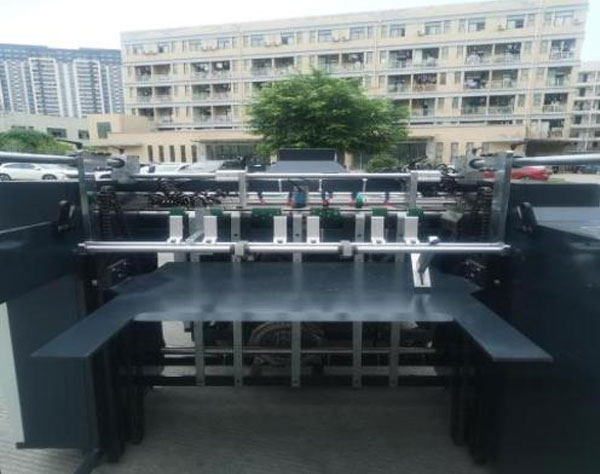

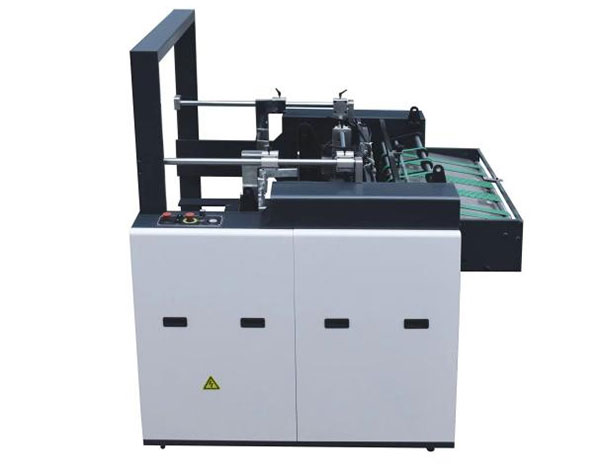

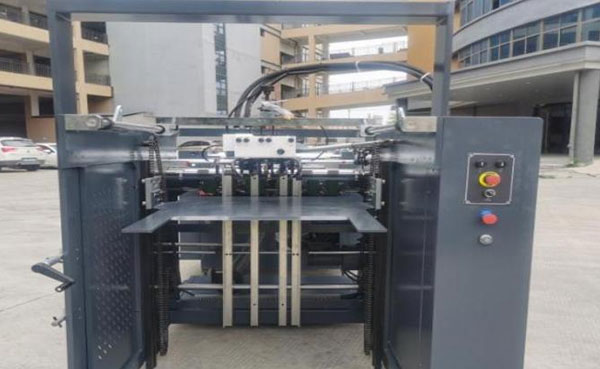

1.Automaatne söötja

Paberisöötur on automaatse katmismasina oluline komponent. See suudab paberit põhimasinasse sujuvamalt sööta, vältides ummistumist.

Meie masin kasutab pidevat paberisöötmismeetodit, millel on kompaktne struktuur, mugav töö, kõrge automatiseerituse tase ja paberi söötmise suur täpsus. Paberisööturi põhikomponendid hõlmavad paberi söötmissilda, paberi söötmispead, paberi virnastamislauda, ​​tõstesüsteemi ja ülekandesüsteemi.

(1) Võtta kasutusele õlivaba vaakum-õhupumba paberiimemissüsteem;

(2) Kiire ofsettrükisöötur (12 000 lehte tunnis) tagab kiire ja stabiilse töö!

(3) Astmeta sagedusmuunduri kiirusega paberisöötmine

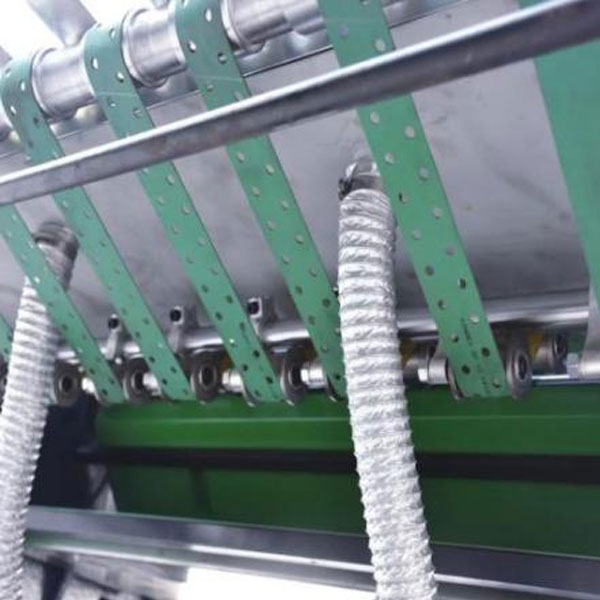

(4) Tootmisliini paberi söötmislaud on vaakumimemise ja positsioneerimisega, et tagada sujuv, puhas ja stabiilne transport.

(5) paberi söötmislaua ülemine ja alumine piirkaitseseade; käsitsi kiire tõstmine;

(6) automaatne paberisöötmissüsteem paberi söötmislauale;

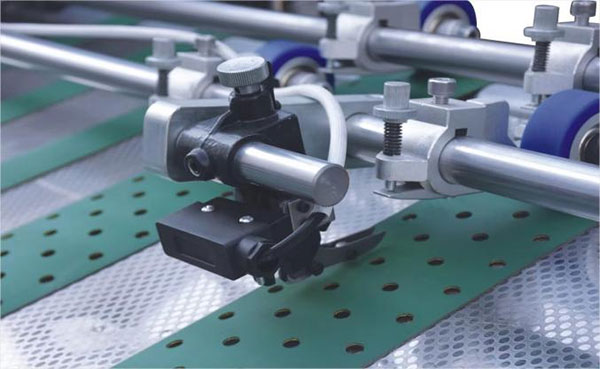

(7) Kahe lehe andur: kahe või mitme lehe söötmise tuvastamise ja väljalülitamise süsteem: kasutage kahe või mitme paberilehe tuvastamiseks ohutu pingega detektori induktsiooni.

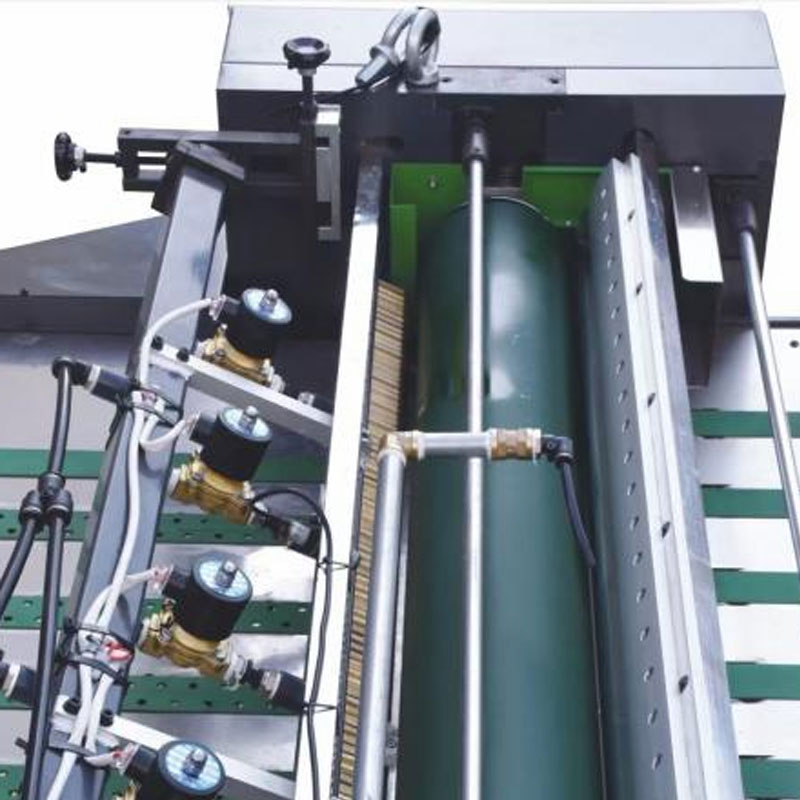

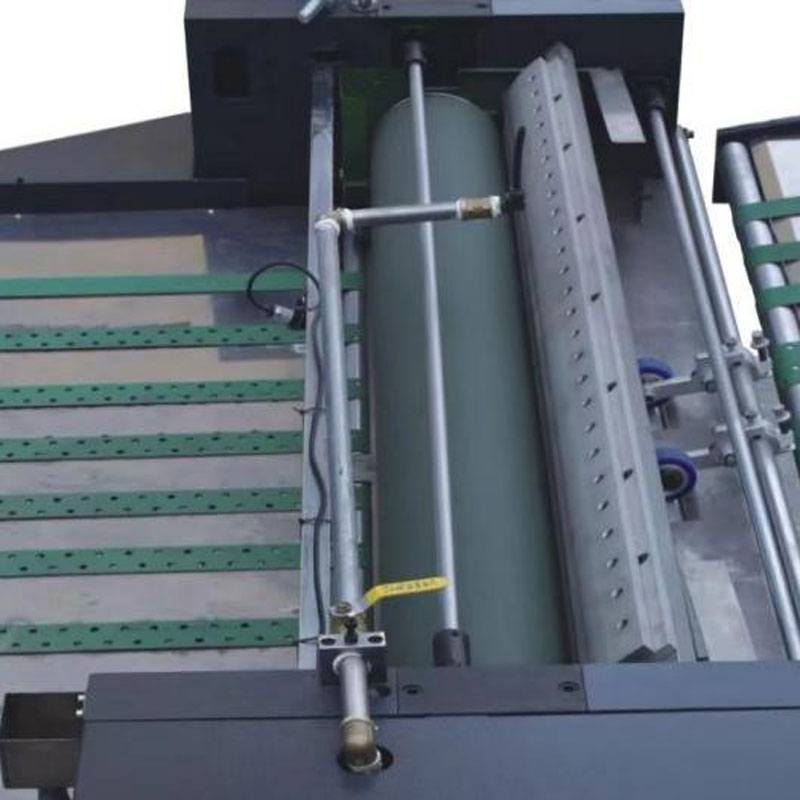

2. Põhiline õlikatte pea (õhunoaga)

Põhipea tagab paberil ühtlase UV-kihi, mis parandab tindi ja UV-laki vahelist nakkumist.

Põhikatte peaüksusel on järgmised omadused:

(1) Kandke paberipinna kapillaaride täitmiseks põhiõli;

(2) Suurendage UV-katte ja tindi vahelist adhesiooni; vähendada katte läbitungimist, et säilitada paberi puhas valgesus;

(3) Säästke kõrgekvaliteediliste naftatoodete, nagu kallis UV-õli, puuteõli ja kilet asendav õli, tarbimist;

(4) Eemaldatav alumine kaabits, mida on lihtne puhastada ja vahetada ning puhtamalt kraapida

(5) Põhiajami süsteem kasutab sünkroonset rihmülekannet, kahe laagri survekindlat disaini, täpset ja vastupidavat

(6) Rullpaberi rike, automaatne seiskamine, automaatne häire.

(7) Valandeid töödeldakse ühes tükis, millel on tugev jäikus, stabiilsus ja vastupidavus!

(8) Varustatud ülitundliku õhunoasüsteemiga (valikuline), mis sobib nii paksu paberi kui ka õhukese paberi katmiseks;

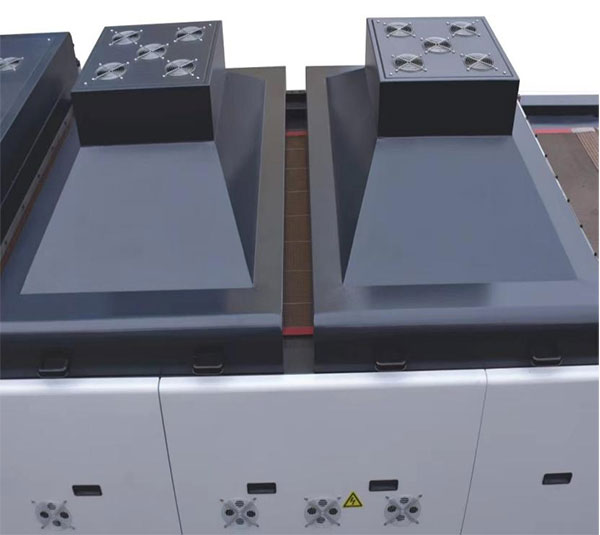

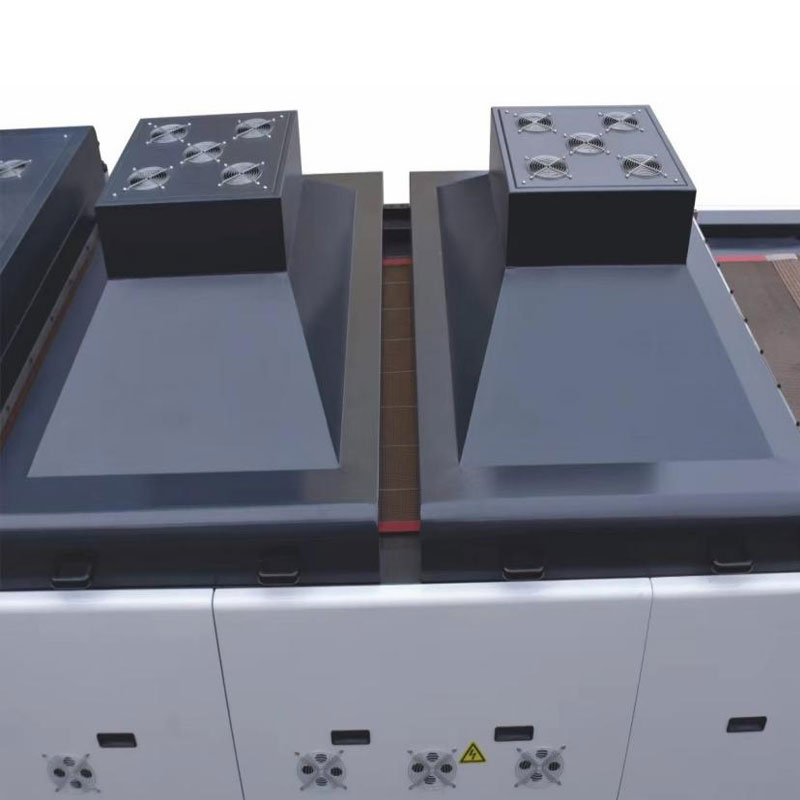

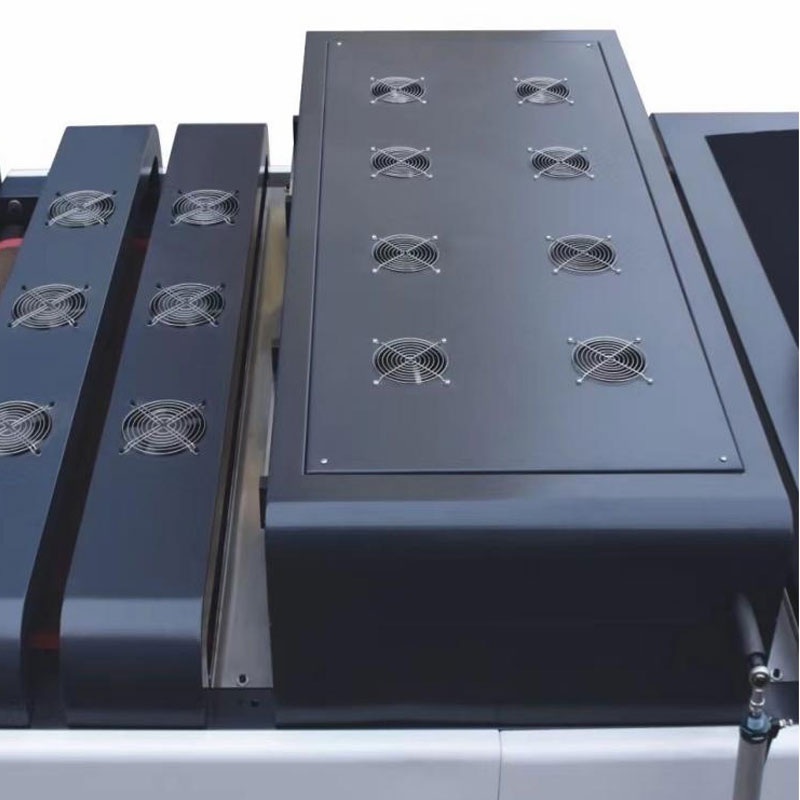

3. IR-kõvastumise süsteem

Vesialusel infrapunakuivatis kasutatakse infrapunakiirgust, mis peegeldub osaliselt katte pinnalt, osa peegeldub katte pinnalt ja ülejäänu siseneb kattesse. Soojusenergia tõstab katte temperatuuri, kiirendades kuivamisprotsessi.

(1) Seda saab kasutada veepõhise või lahustiga kattevedelikuna pärast katmist kuivatamiseks;
(2) IR valguskast on varustatud temperatuurianduriga. Kui temperatuur valguskastis saavutab seatud väärtuse, on temperatuur konstantne;
(3) Jahutusventilaatori süsteem võimaldab paberit kiiresti ilma kleepumiseta kuivatada;
(4) IR-kuivatusseadmetes kasutatakse energiasäästlikku kuuma õhu tsirkulatsiooniga kuivatusmeetodit: energiasäästlikum;
(5) Paber söödetakse ilma hammasteta ning õhk imetakse ja kinnitatakse paberile. See on stabiilne ja ei liigu kõveralt, ei hõlju ega kuhju;

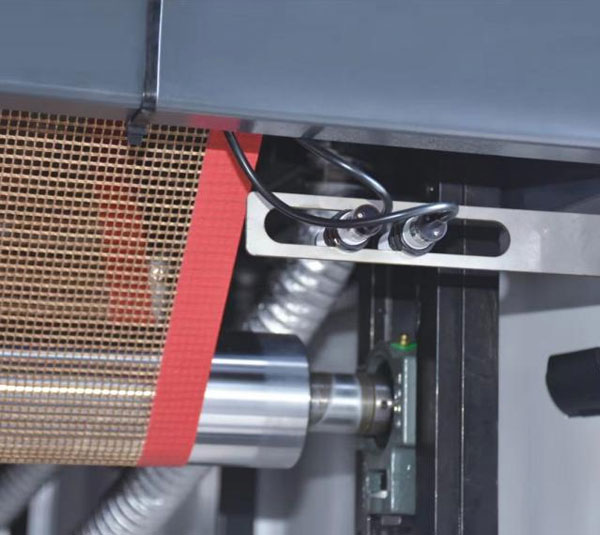

(6) Teflonkonveierilint: deformatsioon puudub, lohisemine, UV-kaitse, tugev ja vastupidav ning konveierilindil on automaatne kõrvalekalde korrigeerimise süsteem
(7) IR-kuivatus koosneb 18 lambist, mis on jagatud 2 rühma, millel on automaatne konstantse temperatuuri seadistus ja sõltumatu temperatuuri reguleerimine;
(8) Lambivarju all on turvatraat, mis hoiab ära paberi hõljumise või lambi süttimise.
(9) Konveierilint peatub ja kustub ise, et vältida ummistumist ja tulekahju;
(10) IR-kuivatussüsteemis kasutatakse valguskuivatust, mida ventilatsioon ei mõjuta. See võib tõhusalt kuivatada alumise õlikihi paberi pinnal, ilma et paber kuumuse tõttu laieneks või kokku tõmbuks;

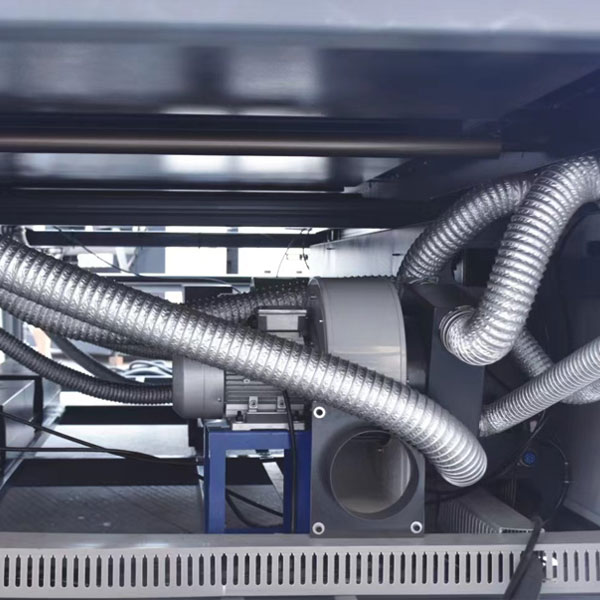

(11) See kasutab puhujahutust, mille eelisteks on kõrge tuulerõhk, kõrge õhuhulga reguleerimise stabiilsus, madal müratase ja automaatne töö. See on kiirem ja tõhusam kui traditsiooniline ventilaatorventilatsioonisüsteem;
Kuivatustunneli põhiosa kasutab IR-kuivatust ja ventilaatorjahutust, millel on parem jahutusefekt, säästab rohkem elektrit ja energiat.

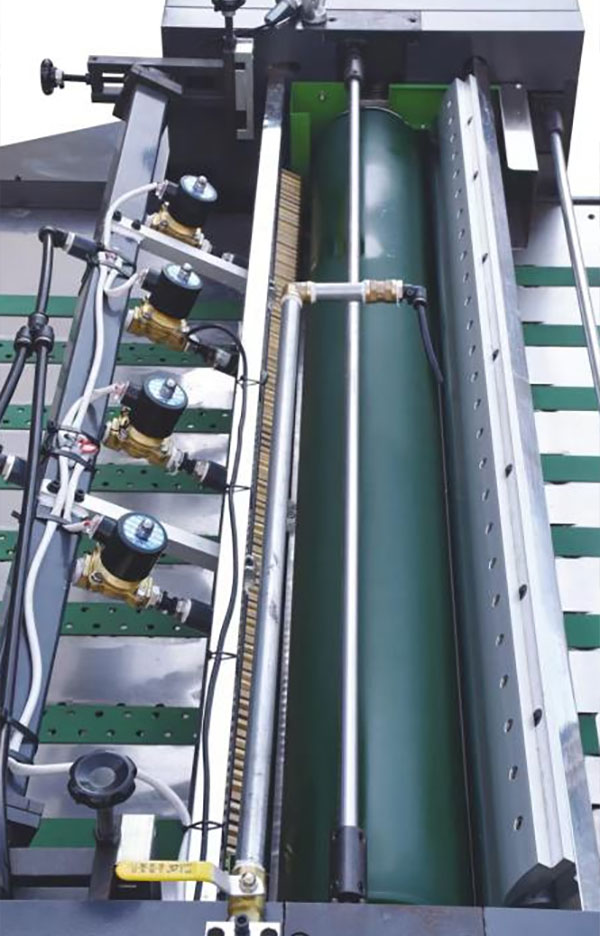

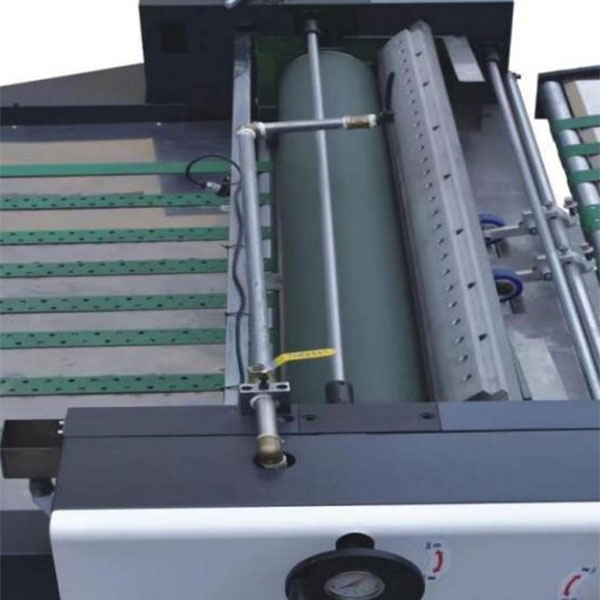

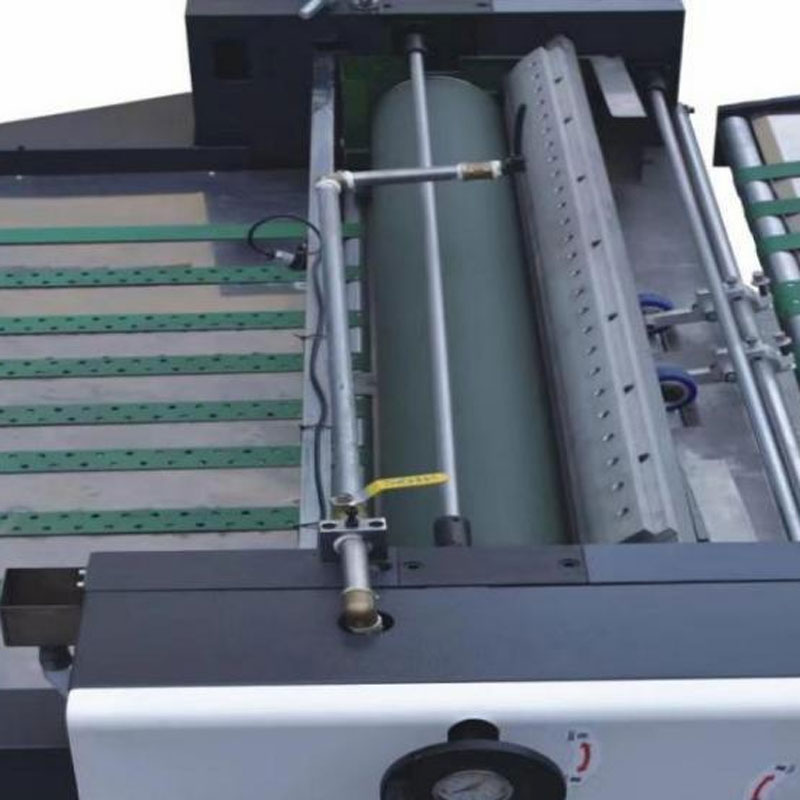

4. Õlikate (valikulise õhunoa seadmega)

Masin kannab trükisele katteõli kihi, millele järgneb tasandamine ja kuivatamine.

(1) Ühtlase katteefektiga ja söötmise hulga peenhäälestusega, muutes paberi siledaks ja läikivaks;
(2) Pinnaõli katmise põhimasin ülitundliku õhunoasüsteemiga/arvutijuhtimisega (valikuline), mis sobib nii paksu kui ka õhukese paberi jaoks
(3) Põhirullil on 55 läbimõõduga võllipea ja tugevad laagrid, mis on vastupidavad ja stabiilsed;
(4) Kattesüsteem on reguleeritud ühel küljel, rõhukuvariga ning mugav ja kiire töö;
(5) Õlirulli rullpaberi automaatse jälgimise väljalülitamine ja häiresüsteem, madala kiirusega jooksu silumine, paberi töötlemine ja paberi väljastus
(7) Puudub hammaste imemise kinnitus ja paberi söötmine, viltu pole;
(8) Katterulli puhastusseade, kaheahelaline õlivarustus- ja puhastussüsteem õliahela ummistumise vältimiseks, õlipaak Õli mahu automaatne jälgimine ja hoiatus, pihustatud teflonmaterjal, mittekleepuv, kergesti puhastatav;
(9) Põhiülekandesüsteem kasutab sünkroonset rihmülekannet, topeltlaagrit, survekindlat disaini, täpsust ja vastupidavust;

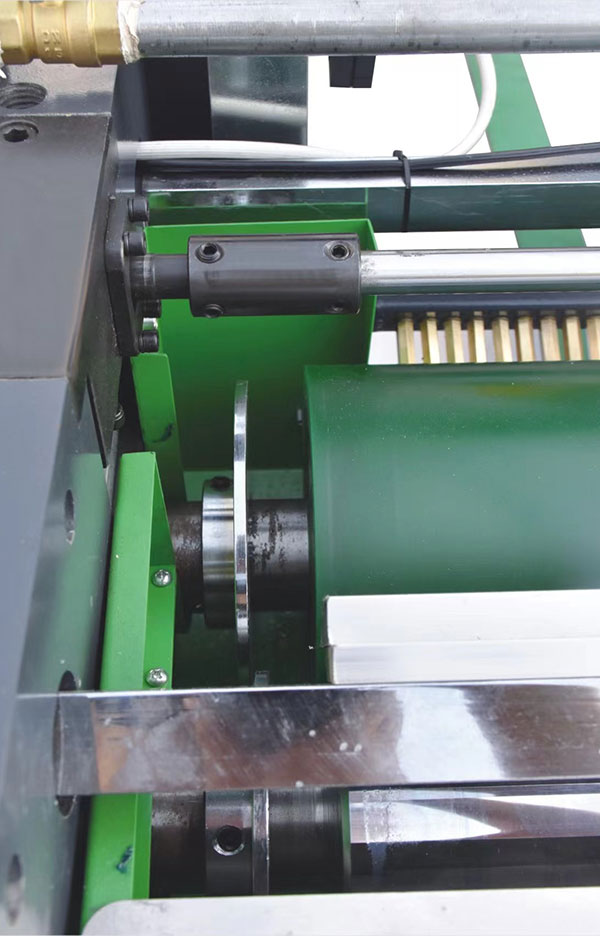

(10) Liimimisosa võtab vastu kolme rulliga pöördkatte ja liimimisrulli maksimaalne läbimõõt on 165 mm.
(11) Liimimine on ühtlane ja õrn, säästes liimi ja kulusid;
(12) Eemaldatavat alumist kaabitsat on lihtne puhastada ja tera vahetada ning see kraabib puhtamalt

5.UV kuivati

(1) imemis- ja välisõhusüsteem

(2) UV-osa kasutab 8–12 kW reguleeritavat elektroonilist valgusallikat, mis on oluliselt parandanud ohutust kui traditsiooniline pingeallika valgusallikas. Valgusallikas saab heledust automaatselt reguleerida vastavalt masina töökiirusele, mida saab muuta 30% -lt 100% -ni. Seega säästetakse keskmist energiatarbimist enam kui 30%.

6.Automaatne virnastaja

Automaatne paberi kohaletoimetamise masin on varustatud ventilaatoriga jahutatava paberipressimise struktuuriga, mis suudab paberit masina suurel kiirusel suurepäraselt väljastada, tagades paberi korraliku kohaletoimetamise.

(1) Vööl on madala müratasemega paberi kohaletoimetamine ning ülemine ja alumine survesiinid on konstrueeritud nii, et see tagab sujuva ja sujuva kohaletoimetamise.

(2) vaakum-imemispaberi stabilisaator, et hoida paberit stabiilsena; õhukese paberkatte kõverdumise vältimiseks,

(3) Tarnelauda saab käsitsi tõsta ja langetada;

(4) Tarnelaua ülemise ja alumise piiri kaitseseadised; (5) tarnelaua automaatne langetusseade ning väljastuspiiri paberi peatamine ja häiresüsteem;

(6) Automaatne kattepaberi kumulatiivne loendus;

(7) Juhuslik paberi automaatne sorteerimisseade ning programmeeritud juhtimis- ja häiresüsteem;

(8) Kasutades kiiret pneumaatilist fotoelektrilist ühelehelist paberivõtusüsteemi, on paber täpne ja puhas;

Valikuline: pulbri eemaldamine (katmine)
